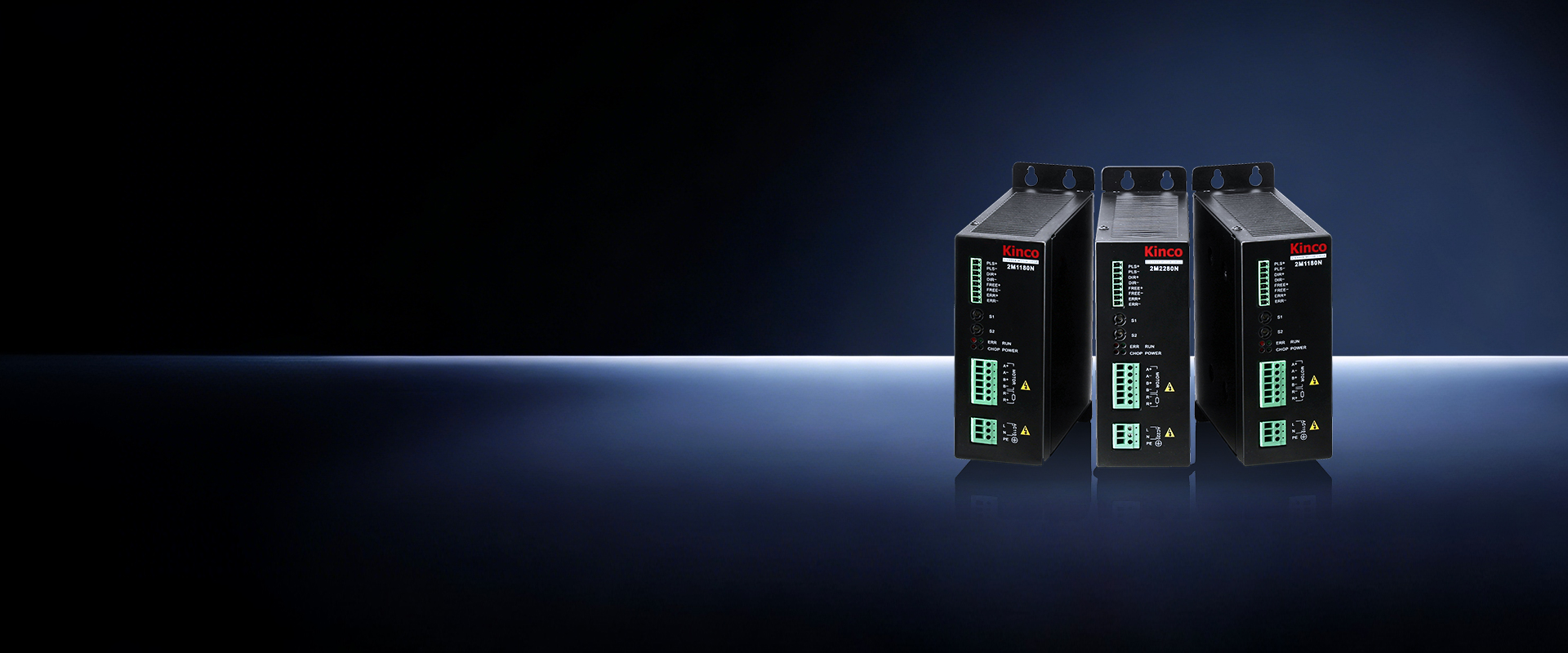

M系列步進驅動器
M系列步進驅動器
Kinco M系列(傳統版本和N版本)步進驅動器，傳統版本質量穩 定，久經考驗:N版本全數字集合國際最先進的步進驅動技術和不 可最新的步進驅動研究成果，采用同服平臺技術全新打造:M系列 驅動器用于驅動電流在8.0A以下任何兩相或三相混合式步進電機。
產品型號

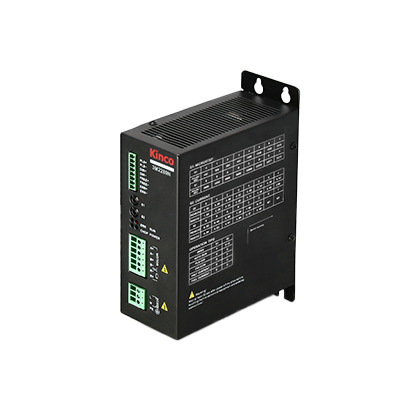

2M1180N
加入對比
取消對比
2M2280N
加入對比
取消對比
3M2280N
加入對比
取消對比

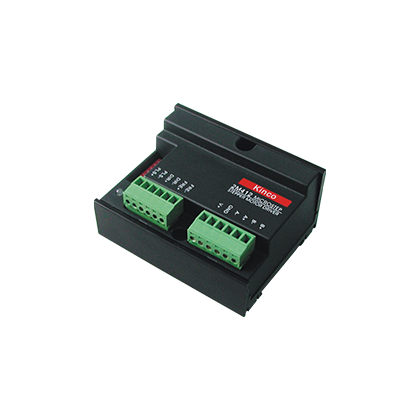

2M412
加入對比
取消對比

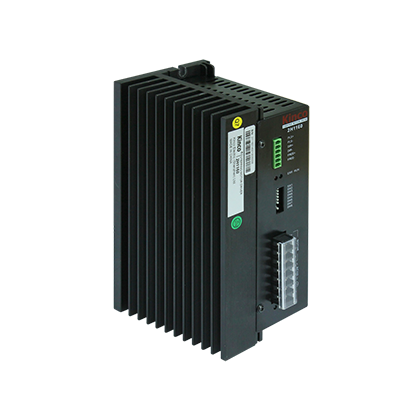

2H1160
加入對比
取消對比
滑動顯示更多
收起
展開
輸入電壓
單相交流77V AC~123VAC(50Hz)
單相交流220VAC~253VAC(50Hz)
單相交流220VAC~253VAC(50Hz)
DC12V~40V
單相60VAC~123VAC(50Hz)
相電流(峰值)
4.5/5/5.5/6A/6.5/7/7.5/8,共8個設置值(單位:A)
4.5/5/5.5/6A/6.5/7/7.5/8，共8個設置值(單位:A)
2.8/3.213.6/4.0/4.4/4.8/5.215.6/6.0/6.4/6.8/
7.2/7.6/8.0共14個設置值(單位:A)
0.2~1.2A
2.5~6.5A
細分檔
2/4/5/8/10/16/20/32/50/64/100/128，共12檔
2/4/5/8/10/16/20/32/50/64/100/128，共12檔
400~30000pulse/rev，共14檔
/
/
適用電機
兩相57、86、110型雙極混合式步進電機
兩相110、130型雙極混合式步進電機
三相110、130型混合式步進電機
兩相42型雙極混合式步進電機
兩相86、110型雙極混合式步進電機
輸入信號
PLS(CW)、DIR(CCW)、A/B、FREE信號；電流范圍為: 6~16 mA
PLS(CW)、DIR(CCW)、AVB、FREE信號
電流范圍為:6~16 mA
PLS(CW)、DIR(CCW)、AVB、FREE信號
電流范圍為:6~16 mA
控制信號的輸入電路采用光耦器件隔離,控制信號輸入電流6~16mA
控制信號的輸入電路采用光耦器件隔離,控制信號輸入電流6~16mA
控制方式
脈沖控制:脈沖+方向(PLS+DIR)、雙脈沖(CW/CCW)、A+B相
脈沖控制:脈沖+方向(PLS+DIR)、雙脈沖(CW/CCW)、A+B相
脈沖控制:脈沖+方向(PLS+DIR)、雙脈沖(CW/CCW)、A+B相
/
/
輸出信號
ERR集電極開路輸出，最大流過電流為10mA
ERR集電極開路輸出，最大流過電流為10mA
ERR集電極開路輸出，最大流過電流為10mA
/
/
自動半流
自動半流等待時間為1.5s,相電流值減小50%
自動半流等待時間為1.5s,相電流值減小50%
自動半流等待時間為1.5s,相電流值減小50%
/
/
保護電路類型
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
過壓報警、欠壓報警、過流保護、過熱保護
/
/
吸收電路
用于吸收電機反饋的能量，此功能需要定制
用于吸收電機反饋的能量，此功能需要定制
用于吸收電機反饋的能量，此功能需要定制
/
/
冷卻方式
強制風冷
強制風冷
強制風冷
自然風冷
自然風冷
重量(凈重)
1.5Kg
1.5Kg
1.5Kg
0.13Kg
1.77Kg
外形尺寸
201x147x66mm
201x147x66mm
201x147x66mm
76*60*35.2
200*123*86.5
防護等級
IP20
IP20
IP20
IP20
IP20
收起
展開
過壓保護電壓
大于187VDC
大于395VDC
大于395VDC
/
/
欠壓保護電壓
小于85VDC
小于200VDC
小于200VDC
/
/
使用環境
收起
展開
使用場合
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
避免有金屬粉塵，油霧或腐蝕性氣體
避免有金屬粉塵、絮狀物、油霧或腐蝕性氣體
工作環境濕度
<85%，RH(不能結露和有水珠)
<85%，RH(不能結露和有水珠)
<85%，RH(不能結露和有水珠)
<85%,RH(不能結露和有水珠)
<85%,RH(不能結露和有水珠)
工作環境溫度
0℃~+40℃
0℃℃~+40℃℃
0℃℃~+40℃℃
-10℃~+45℃
-10℃~+45°C
保存溫度
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
-20℃~+70℃
